用途：钢筋、螺栓、金属杆件与混凝土、石材的生根锚固。
组分：A、B双组分，重量配合比A：B=2：1。

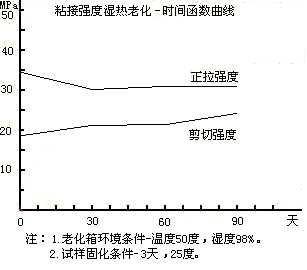

特点：耐酸碱，抗老化，竖直孔、水平孔、倒垂孔均可使用。
用量：密度1800kg/m3，可按钻孔体积的70%估算。
植筋施工工艺:
定位 →钻孔 → 清孔 → 钢材除锈 → 锚固胶配制 → 植筋 → 固化、保护 → 检验
1.定位
1.1.按设计要求标示钻孔位置、型号，若孔位碰到基材上已有钢筋，钻孔位置可适当调整。但均应植在箍筋内侧（对梁、柱）或分布筋内侧（对板、剪力墙），且钻孔可尽量靠近欲接长的已有钢筋（力传递效果更好）。

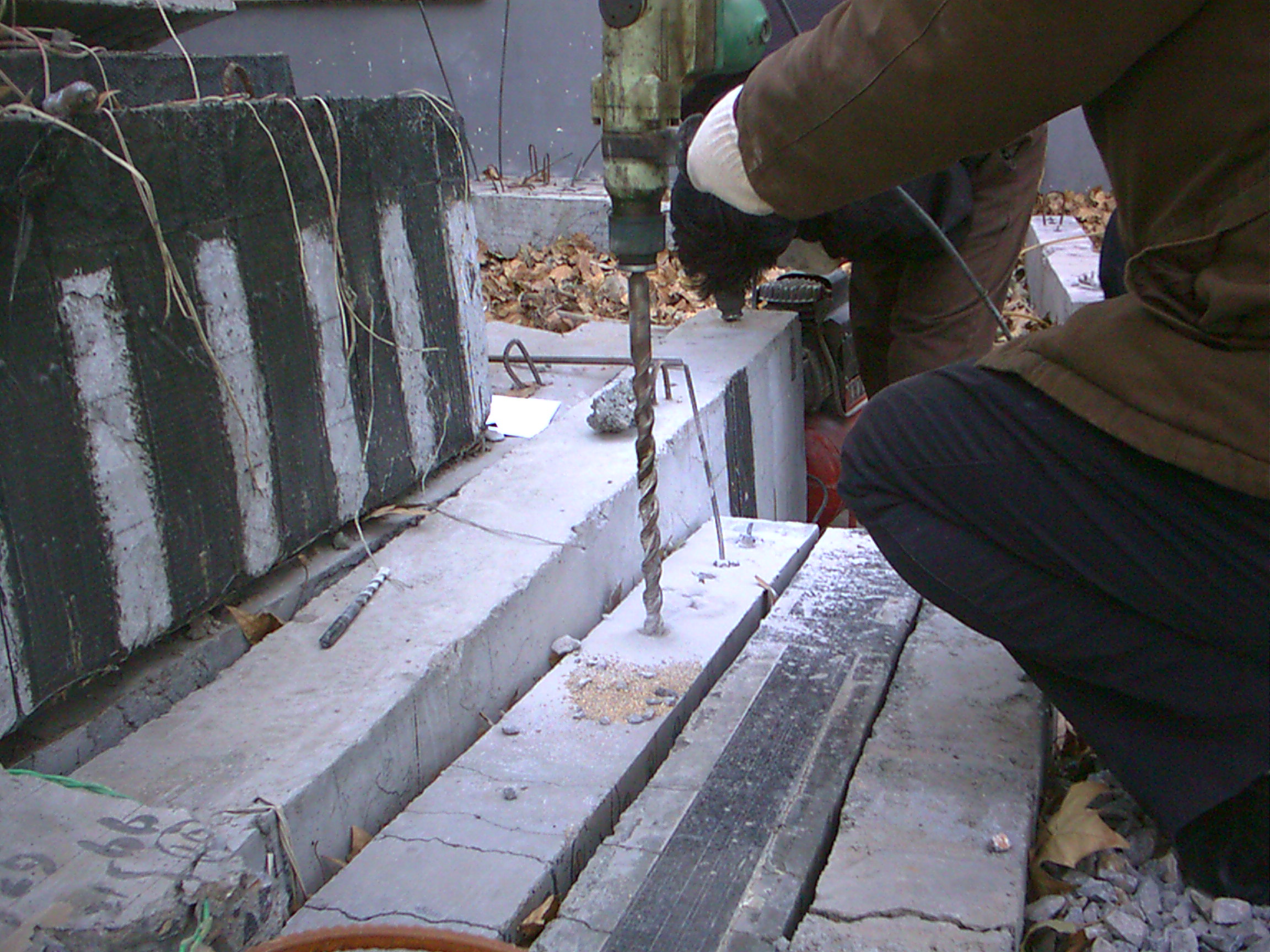

2.钻孔
2.1.钻孔宜用电锤或风钻成孔，如遇钢筋宜调整孔位避开。如采用水钻（取芯机）成孔，钻孔内碎屑应用洁净水冲洗干净，并晾晒至干燥。
2.2.钻孔孔径d+4∽8mm(小直径钢筋取低值，大直径钢筋取高值，d为钢筋、螺栓直径)。
2.3.当基材强度等级不低于C20，对HRB335（Ⅱ级）、HRB400、RRB400（Ⅲ级）级螺纹钢筋，Q235、Q345级螺栓和5.6级螺杆，钻孔孔深15d，单根拉拔试验锚固力一般即大于钢材屈服力值。对无螺纹（即光圆）钢筋或螺杆，钻孔深度宜再增加5d以上。

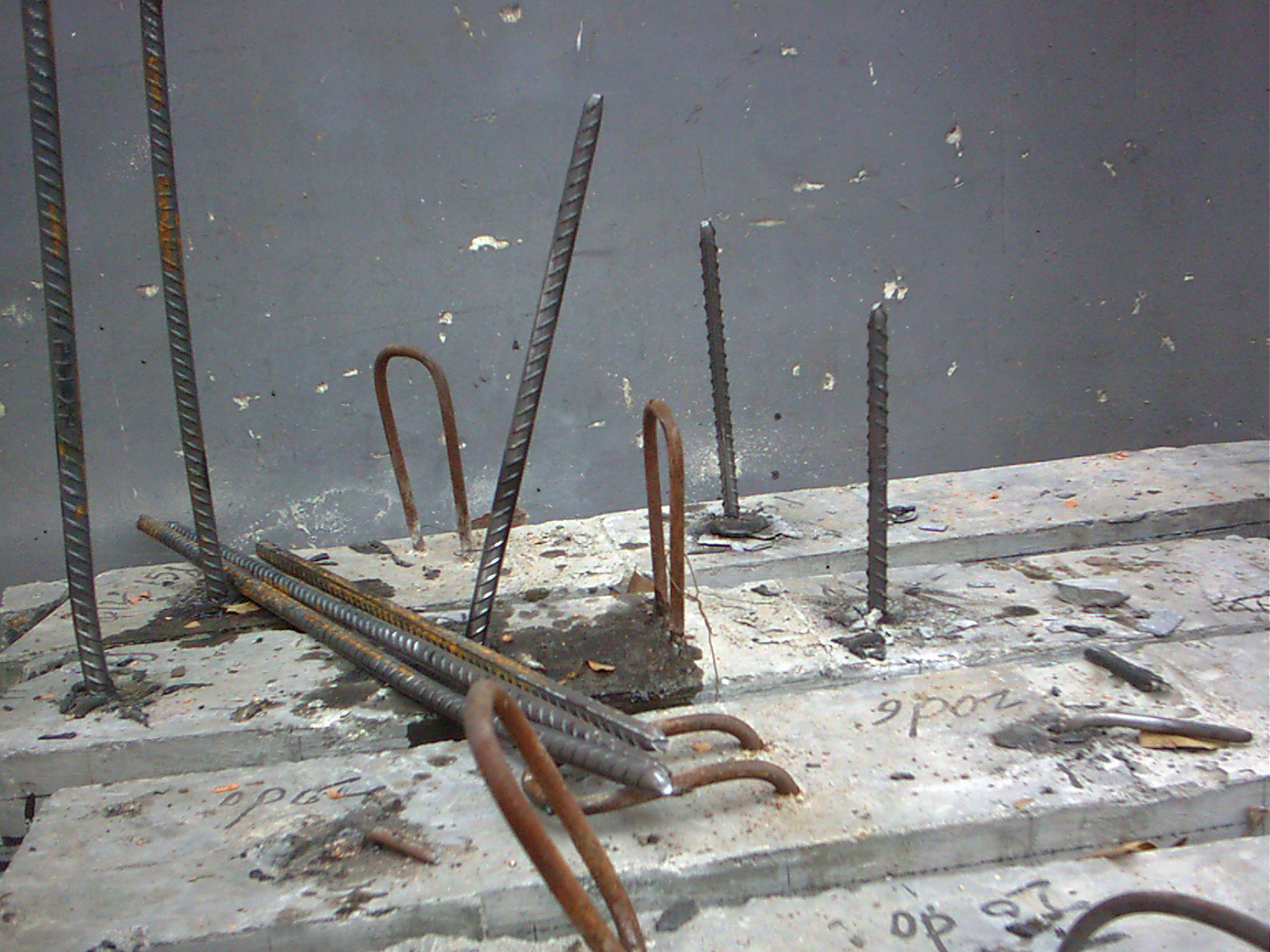

[郑州力源复合材料有限公司经过系统试验表明：小直径圆钢植筋，端头推荐采用图3或图2带弯钩样式，锚固综合性能最好。此时钻孔孔径宜比端头尺寸大1∽2mm。]
2.4.实际钻孔深度可参考15d的基准，根据实际所需锚固力大小，并考虑构造长度要求，按照规范(GB50367-2006)计算确定。
2.5. 当基材强度等级低于C20，或在素混凝土（或岩石）上植筋，应增加锚固深度。
2.6. 当实际所需锚固力较小时（如用螺栓固定器具、管线、支架等），可按螺栓长度确定钻孔深度，但深度不应小于5d。
2.7.钻孔有效深度自构件表面坚实的混凝土算起。
2.8.钻孔不应设置于构件的保护层或装饰层内。
2.9.所用主要器具:电锤或风镐。
3.清孔

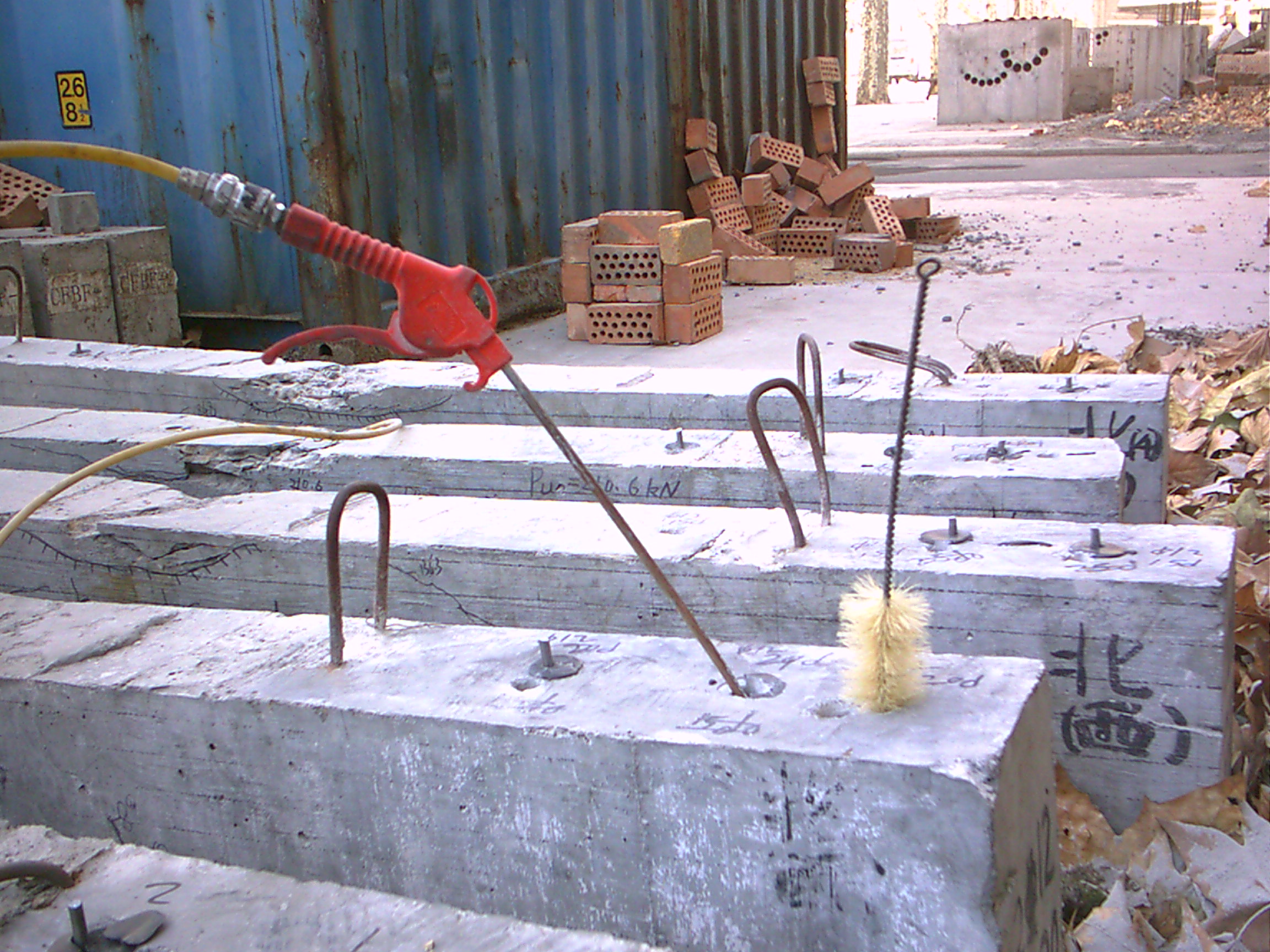

3.1.钻孔完毕，检查孔深、孔径合格后将孔内粉尘用压缩空气吹出，然后用毛刷、棉布将孔壁刷净，再次压缩空气吹孔，应反复进行3∽5次，直至孔内无灰尘碎屑，最后用棉布蘸丙酮拭净孔壁，将孔口临时封闭。若有废孔，清净后用植筋胶填实。
3.2.钻孔孔内应保持干燥。
3.3.所用主要器具:空压机、毛刷。
4.钢材除锈

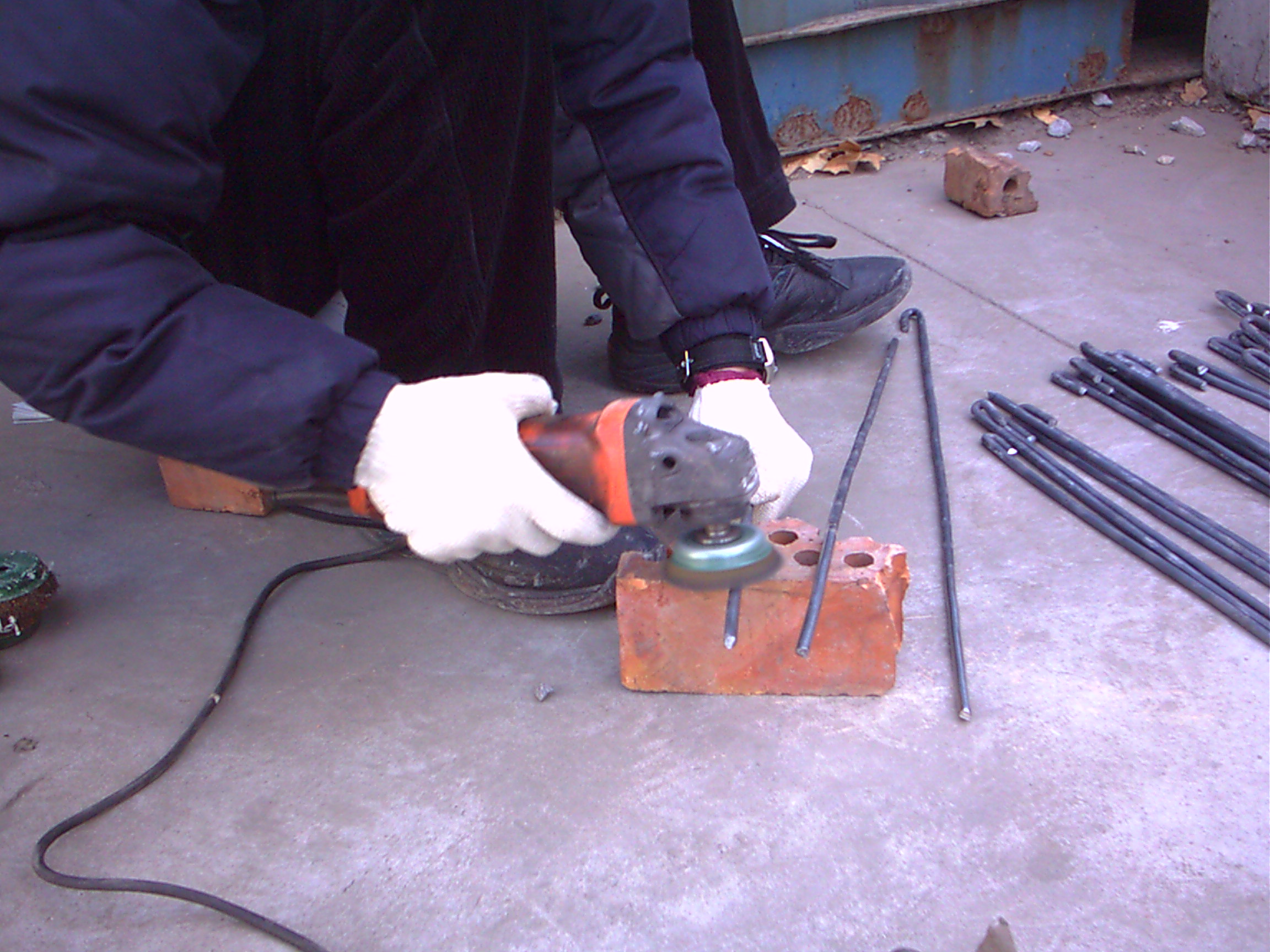

4.1.钢材锚固长度范围的铁锈、油污应清除干净（新钢筋、螺栓的青色氧化外皮也应除去），并打磨出金属光泽，采用角磨机和钢丝轮片速度较快。
4.2.所用主要器具:角磨机、钢丝轮片。
5.锚固胶配制
5.1.

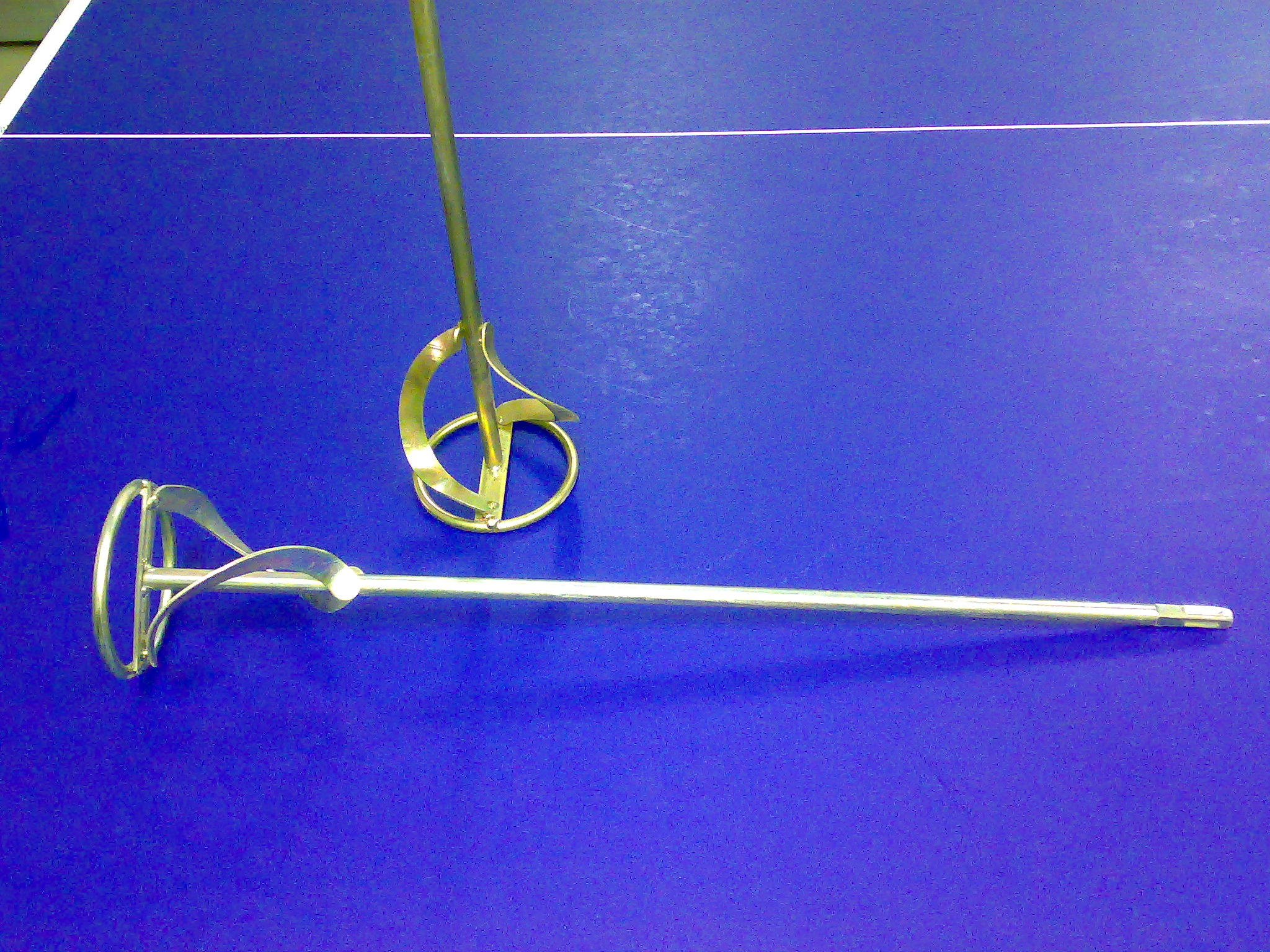

LYJGN®植筋胶为A、B两组份，配胶宜采用机械搅拌，搅拌器可由电锤和搅拌齿组成，搅拌齿可采用电锤钻头端部焊接十字形Φ14钢筋制成。少量(指0.5公斤以内)也可用Φ6、Φ8细钢筋棍人工搅拌。(注意：仅用腻刀拌和，不能保证搅拌均匀)。

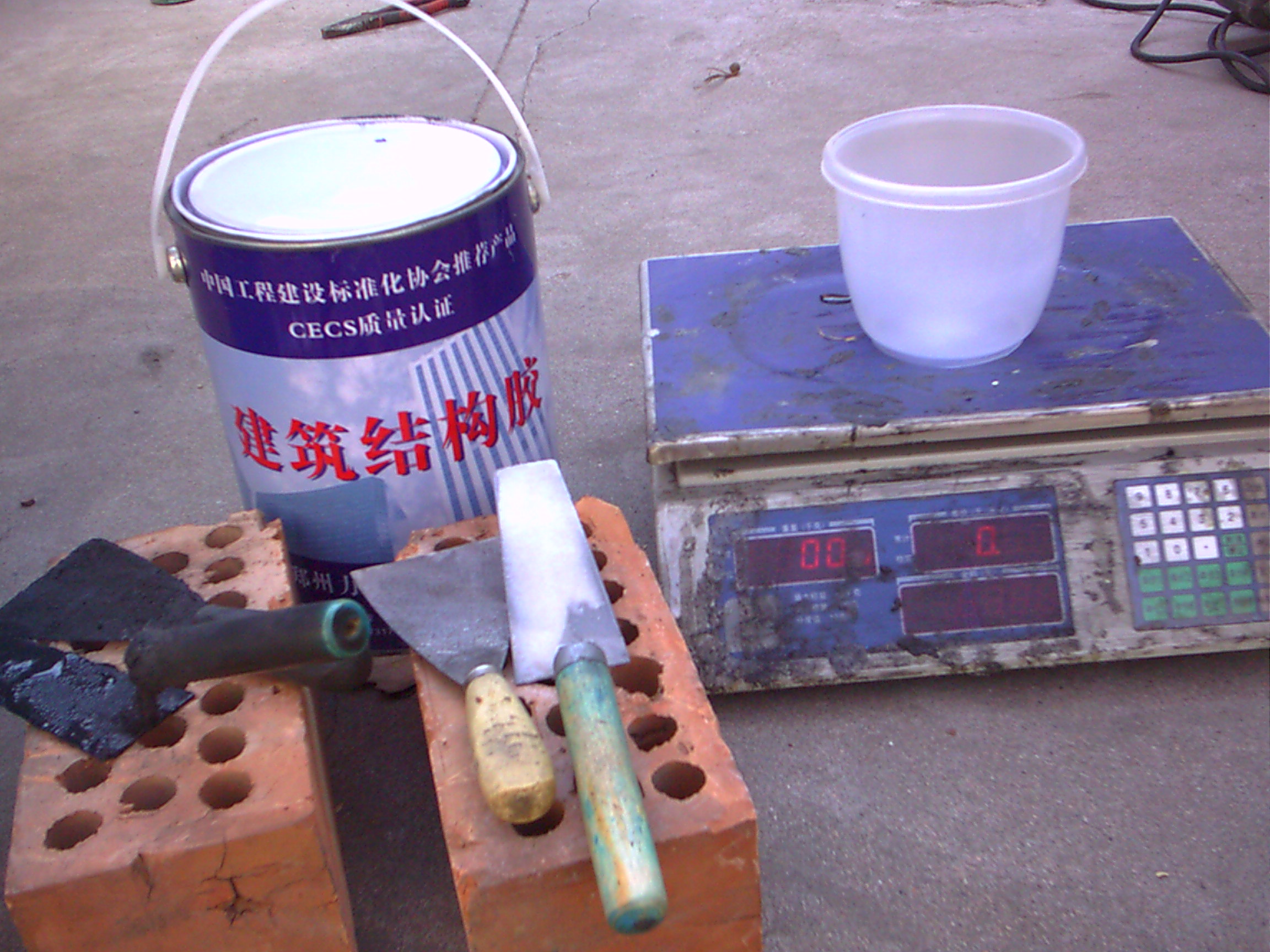

5.2.取洁净容器（塑料或金属盆，不得有油污、水、杂质）和称重衡器按配合比混合，并用搅拌器搅拌10分钟左右至A、B组份混合均匀为止。搅拌时最好沿同一方向搅拌,尽量避免混入空气形成气泡。
5.3.胶应现配现用，每次配胶量不宜大于5公斤。
5.3.所用主要器具:搅拌器、容器、衡器、腻刀、手套。
6.植筋

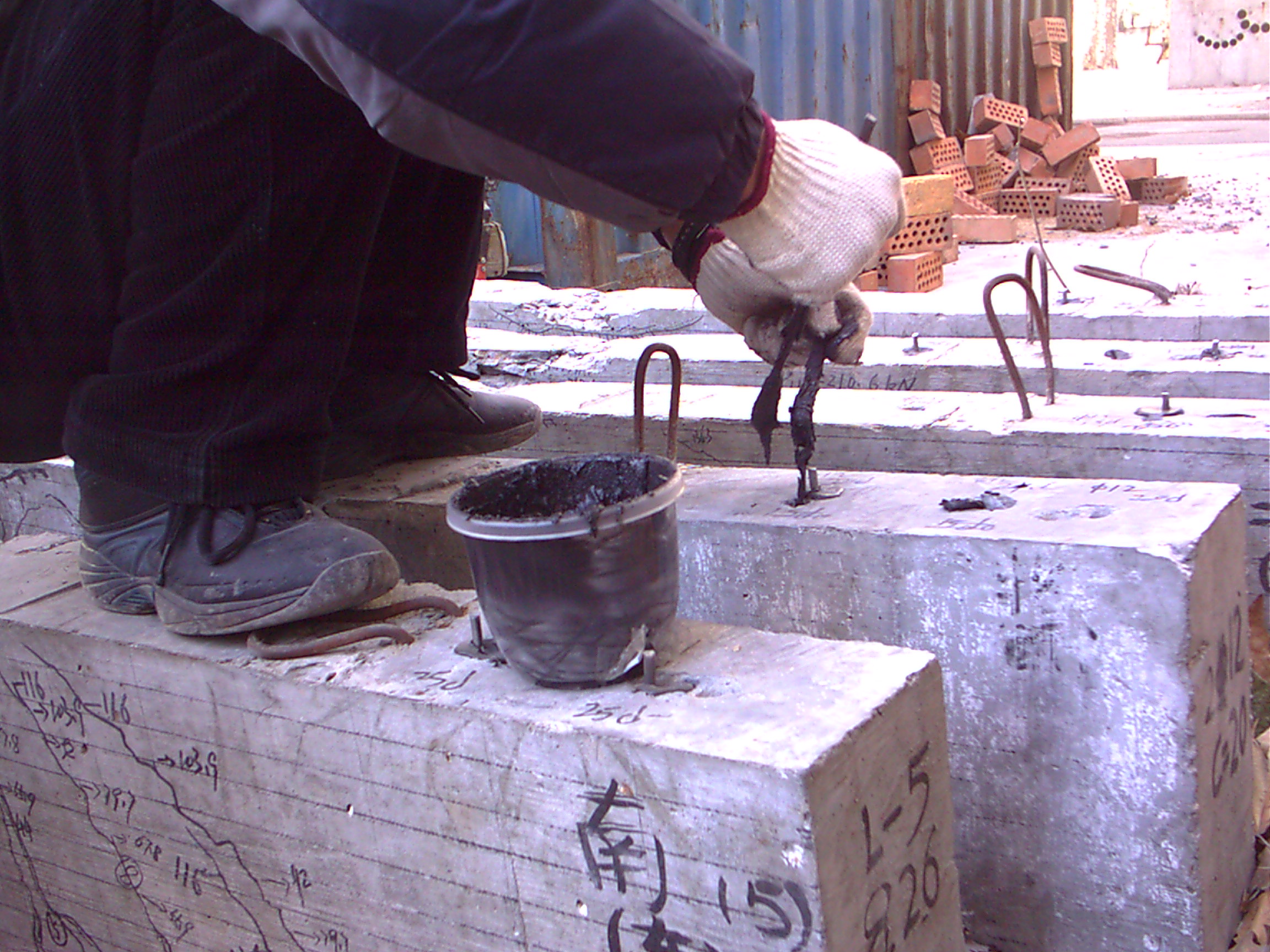

6.1垂直孔植筋将胶直接流、捣进孔中即可
6.2.水平孔植筋可用Φ6细钢筋配合托胶板（干净木板）往孔内捣胶，也可让施工人员戴好皮手套，将配好的胶成团塞、捣进孔内。
6.3.倒垂孔植筋请选用高触变型植筋胶，该胶不流淌，可成团塞、捣入孔。
6.4.钢筋、螺栓可采用旋转或手锤击打方式入孔，手锤击打时，一手应扶住钢筋或螺栓，以保证对中并避免回弹。[若先将一较短电锤钻头端部焊接6mm厚小铁板，然后将电锤功能调为冲击状态，利用电锤的持续冲击力，可克服植筋胶的阻力，快速无回弹地将钢筋送至孔底。大量或大直径植筋推荐采用此方式。]
6.5.锚固胶填充量应保证插入钢筋后周边有少许胶料溢出。
6.6.所用主要器具:手套、细钢筋、托胶板、手锤。
7.固化、保护
7.1.植筋胶有一个固化过程，日平均气温25℃以上12小时内不得扰动钢筋，日平均气
温25℃以下24小时内不得扰动钢筋，若有较大扰动宜重新植。

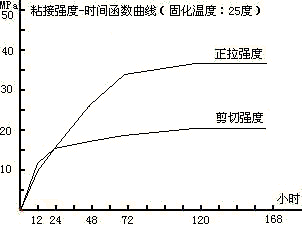

7.2.LYJGN®植筋胶在常温、低温下均可良好固化，若固化温度25℃左右，2天即可承受设计荷载；若固化温度5℃左右，4天即可承受荷载，且锚固力随时间延长继续增长。
8.检验

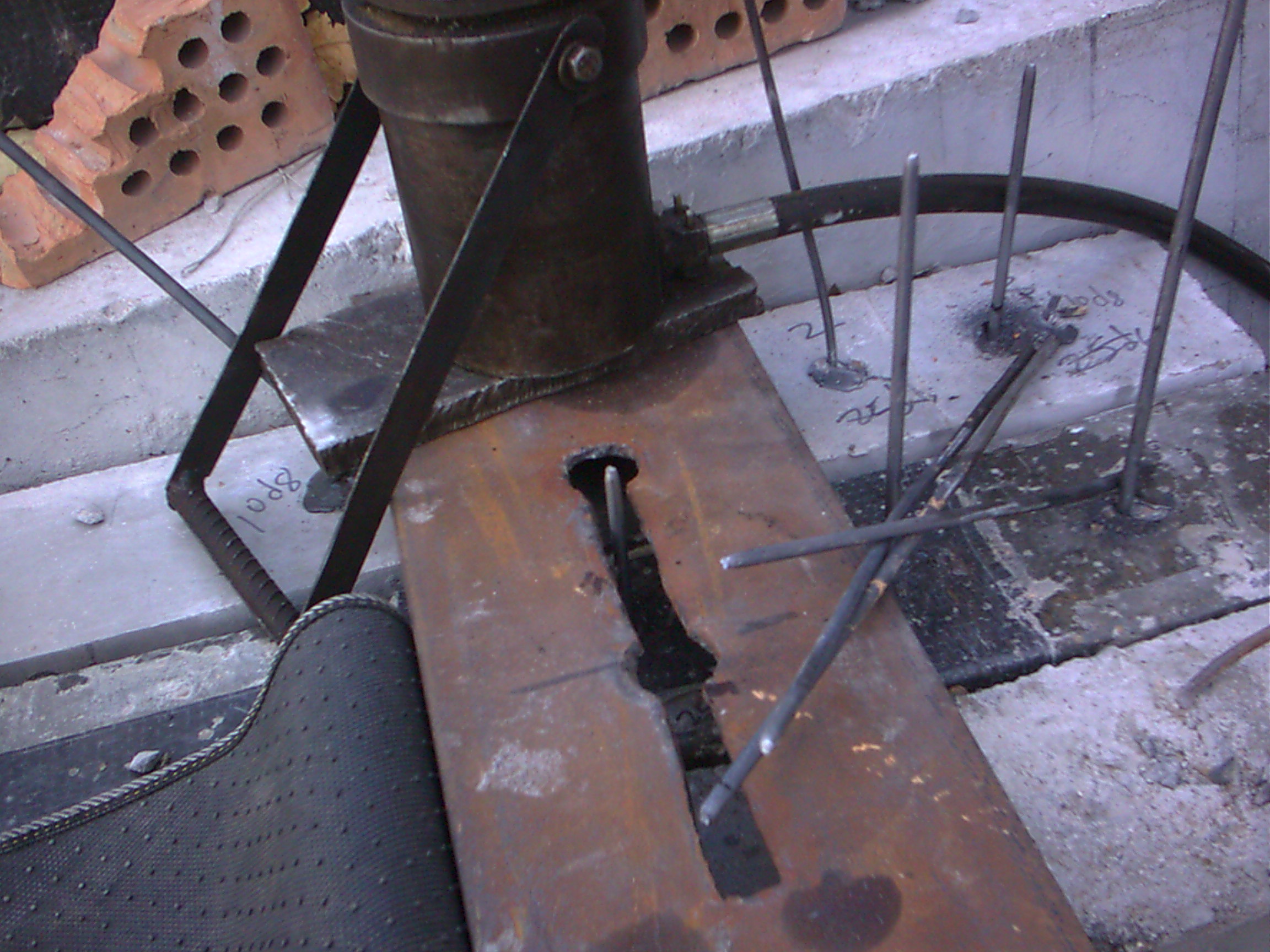

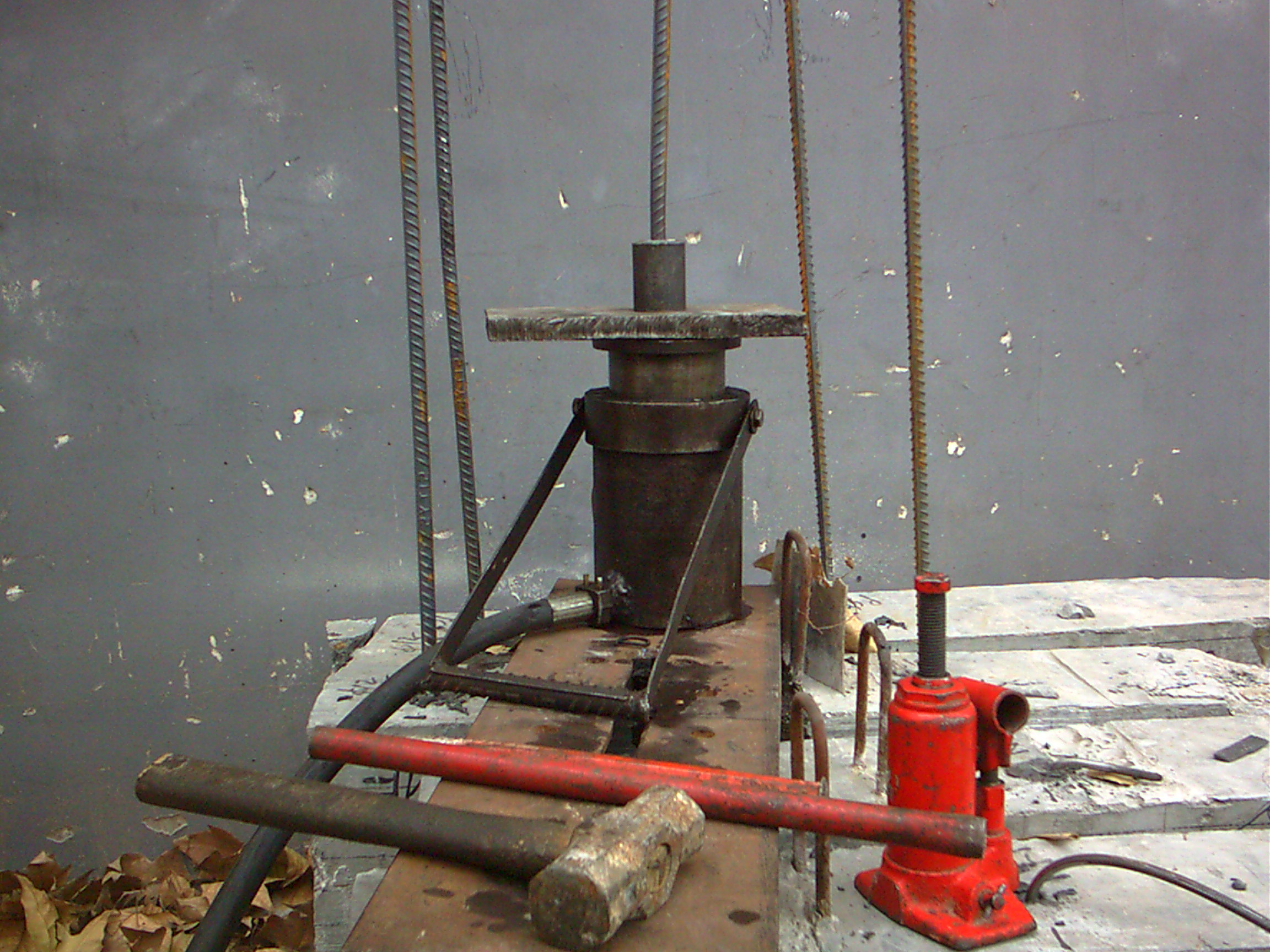

植筋后3∽4天可随机抽检，检验可用千斤顶、锚具、反力架组成的系统作拉拔试验。一般加载至钢材的设计力值，检测结果直观、可靠。
9.注意事项
9.1.锚固构造措施尚宜满足《混凝土结构加固设计规范GB50367-2006》的有关规定。
9.2.孔内尘屑是否清净、钢筋、螺栓是否除锈、胶配比是否准确、是否搅拌均匀、孔内胶是否密实决定了锚固效果的好坏。
9.3.结构胶添加了纳米防沉材料，但每次使用前检查包装桶内胶有无沉淀是良好的习惯，若有沉淀，用细棍重新搅拌均匀即可。
9.4.推荐的搅拌时间应予以保证，冬季施工并应再延长3分钟。A、B胶配胶工具不得混用。包装桶内一次用不完的胶注意重新盖严密封贮存。
9.5.施工场所平均温度低于0℃，可采用碘钨灯、电炉或水浴等增温方式对胶使用前预热至30∽50℃左右使用，应注意不得让水混入桶内。施工场所平均温度低于-5℃，建议对锚固部位也加温0℃以上，并维持24小时以上。
9.6.结构胶完全固化后为无毒级材料，但未固化前个别组分对皮肤、眼睛有刺激性，而且胶固化后也不易清除，所以施工人员应注意适当的劳动保护，如配备安全帽、工作服、手套等。人体直接接触后应用清水冲洗干净。
9.7.周围环境温度越高，每次配胶量越大，可操作时间越短。预估适用期内的每次配胶量，以避免不必要的浪费。
9.8.保质期：生产之日起至少8个月（常温、干燥处原包装密封贮存）。
9.9结构胶的性能在不断改进中，使用说明也可能随之变更，请以随货配备的为准。
|
