LYJGN® 砼防护结构胶

用途： LYJGN® 防护结构胶耐化学品、耐酸碱，涂刷于混凝土表面，防碳化、抗风化，能提高恶劣环境下结构的耐久性，特别对无粉刷层的构件如线杆、桥梁、工业厂房防护效果显著。。 特点：该胶粘接强度高，低黏度、渗透、浸润性好，易涂刷，施工简便。

LYJGN^® 防护结构胶性能

LYJGN® 结构胶采用小单元金属桶封装，便于使用、贮存和运输。附件包括产品质量合格证、检验和试验报告、产品使用说明书。

LYJGN^® 砼防护结构胶使用说明

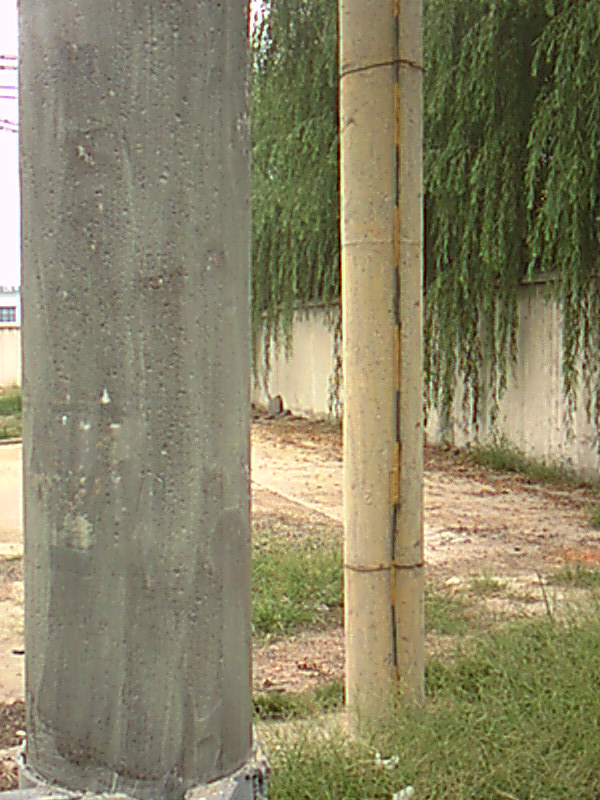

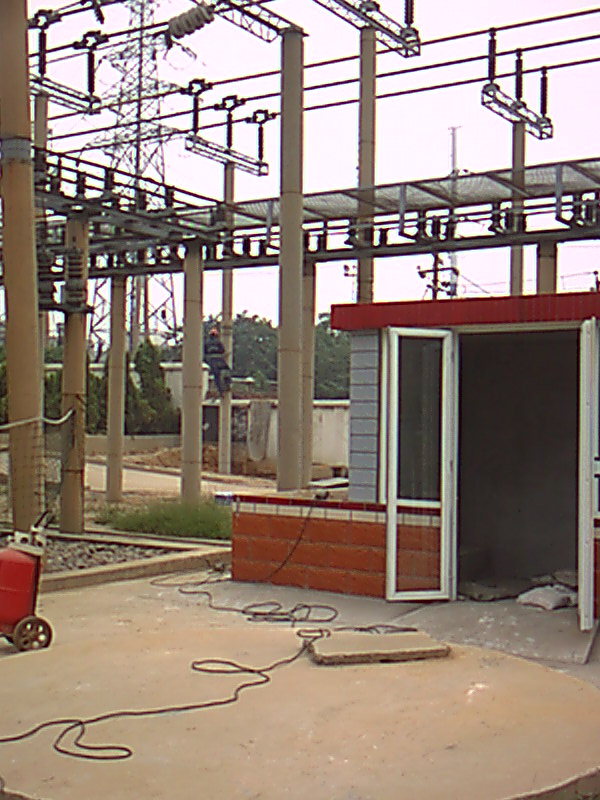

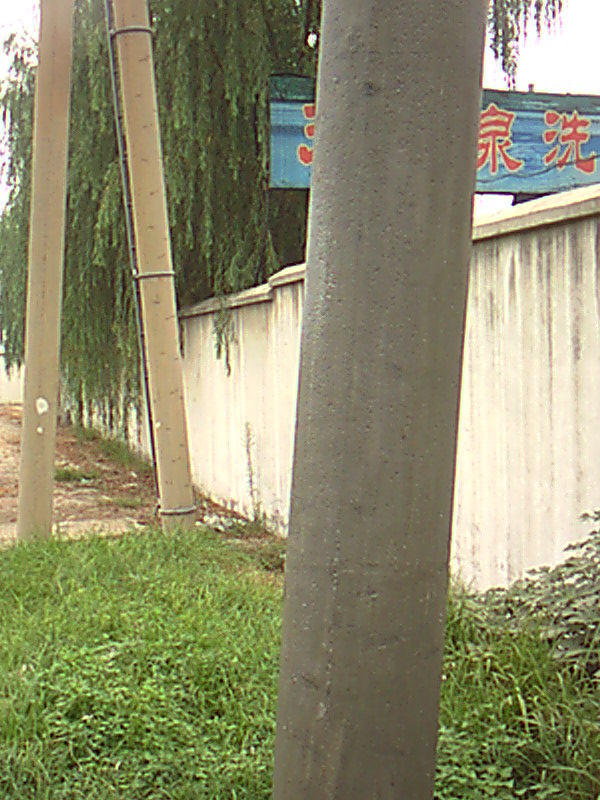

用途：（1）混凝土构件的防碳化；（2）提高恶劣环境下混凝土的耐久性；特别对无粉刷层的构件如线杆、桥梁、工业厂房梁、柱防护效果显著。 组分：A、B双组分，重量配合比A：B=4：1 特点：粘接强度高，低黏度、渗透、浸润性好。 用量：每平方米混凝土防护面约需0.3∽0.5公斤。 工艺流程   混凝土处理→配胶→刷胶→固化 1.混凝土面处理 1.1.混凝土面应用钢丝刷除尘、清灰，刷净。 1.2.所用主要器具:钢丝刷。 2.配胶 2.1.LYJGN® 防护胶为A、B两组份，配胶宜用机械搅拌，搅拌器可由电锤和搅拌齿组成，搅拌齿可采用电锤钻头端部焊接十字形Φ14钢筋制成。少量(指0.5公斤以内)也可用Φ6、Φ8细钢筋棍人工搅拌。(注意：仅用腻刀拌和，不能保证搅拌均匀)。 2.2.取洁净容器（塑料或金属盆，不得有油污、水、杂质）和称重衡器按配合比混合，并用搅拌器搅拌10分钟左右至A、B组份混合均匀为止。搅拌时最好沿同一方向搅拌,尽量避免混入空气形成气泡。 2.3.胶液应现配现用，以防凝胶，每次配胶量不大于3公斤。 2.4.LYJGN® 防护胶1公斤在环境温度25℃时适用期约40分钟,建议配置完毕后在30分钟内用完。温度、压力升高，单次配胶量加大都会引起适用期的缩短。 2.5.所用主要器具: 搅拌器、容器、衡器。 3.刷胶 3.1.第一遍用毛刷将胶液均匀涂刷于混凝土表面。 3.2.待表面手指触感干燥后（约2小时），再涂刷一遍即可。 3.3.若外表面需粉刷水泥砂浆,第二遍胶刷过后，在胶初凝前可撒少量粗砂,以增加结合面的粗糙度。 3.4.所用主要器具: 毛刷。 4.固化 若环境温度25℃左右，1天即可完全固化，形成良好的保护膜；若温度5℃左右，3天即可完全固化。 5.注意事项 5.1.粘贴面是否洁净、胶配比是否准确、是否搅拌均匀决定了防护效果的好坏。 5.2.推荐的搅拌时间应予以保证，冬季施工并应再延长3分钟。A、B胶配胶工具不得混用。包装桶内一次用不完的胶注意重新盖严密封贮存。 5.3.施工场所平均温度低于0℃，可采用碘钨灯、电炉或水浴等增温方式对胶使用前预热至30∽50℃左右使用。 5.4.结构胶完全固化后为无毒级材料，但未固化前个别组分对皮肤、眼睛有刺激性，而且胶固化后也不易清除，所以施工人员应注意适当的劳动保护，如配备安全帽、工作服、手套等。人体直接接触后应用清水冲洗干净。 5.5.周围环境温度越高，每次配胶量越大，可操作时间越短。预估适用期内的每次配胶量，以避免不必要的浪费。 5.6.保质期：生产之日起至少8个月（常温、干燥处原包装密封贮存）。 5.7.结构胶的性能在不断改进中，使用说明也可能随之变更，请以随货配备的为准。
