LYJGN®弹性密封胶

用途：LYJGN®弹性密封胶为无溶剂双组分橡胶改性型环氧结构胶，固化后为优良的弹性体。克服了聚氨脂密封胶含挥发溶剂、毒性大，遇湿热易老化、与潮气反应，保质期短的缺点。适用于建筑、桥梁、道路、环氧地坪、抗静电地板的伸缩缝、温度缝、抗震缝、构造缝的粘结与密封。 特点：环保无溶剂型，固化后基本无收缩，为刚弹性体。耐酸碱、耐伸缩、耐磨、耐震动、耐冲击、优良的韧性；同时粘结强度高，耐湿热老化、抗剥离。对金属、混凝土、砌体、木材、橡胶有很高的粘接强度。

LYJGN^®弹性密封胶性能

          注：1.钢试件材质Q235。 2.试件粘接前均进行粗糙、洁净（除油、除绣、除尘）处理。
             3.结构胶性能的改进在不断进行中，上述数据是建立在以往试验结果均值基础之上的，供参考。　

LYJGN®结构胶采用小单元金属桶封装，便于使用、贮存和运输。附件包括产品质量合格证、检验和试验报告、产品使用说明书。

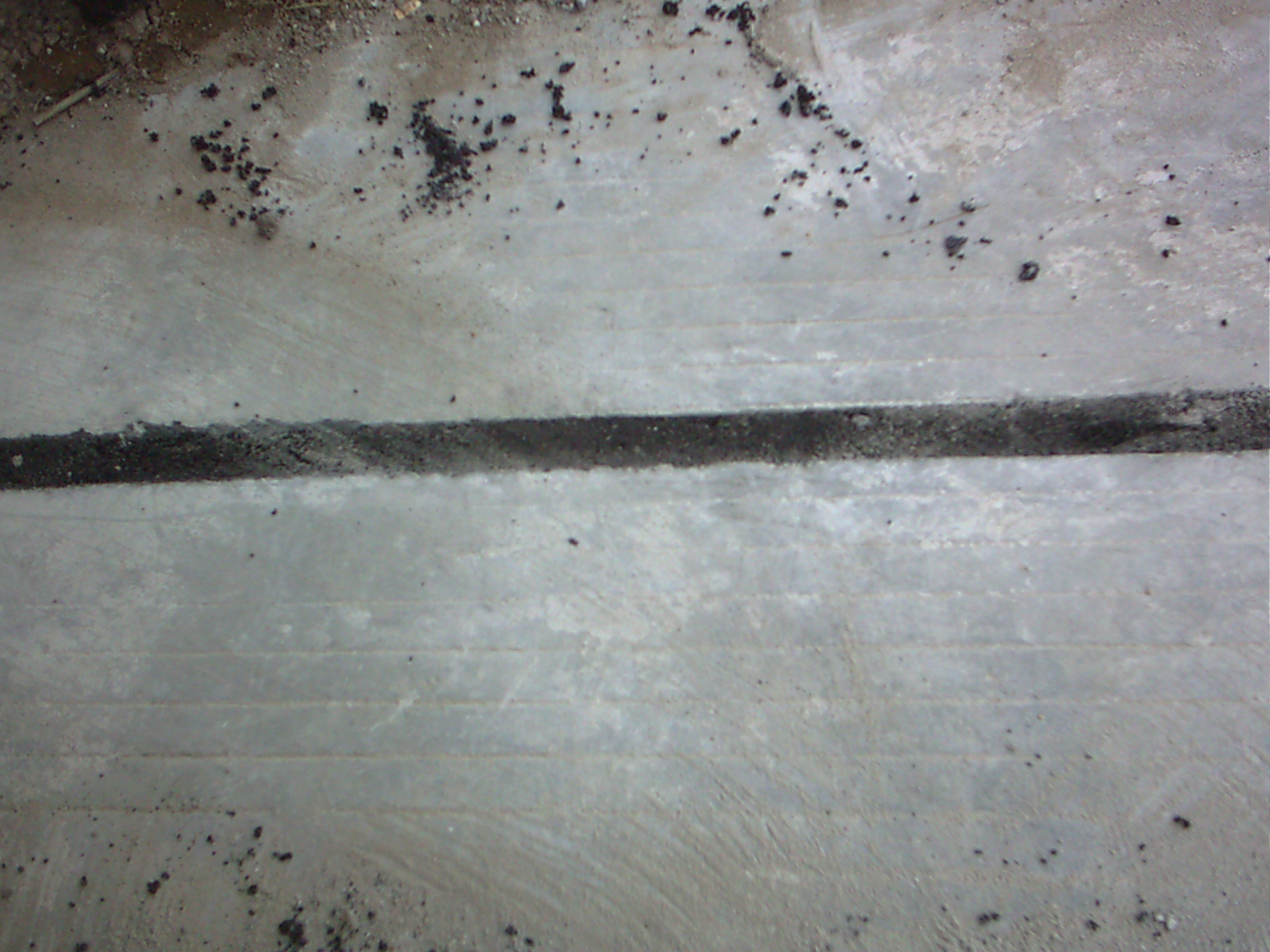

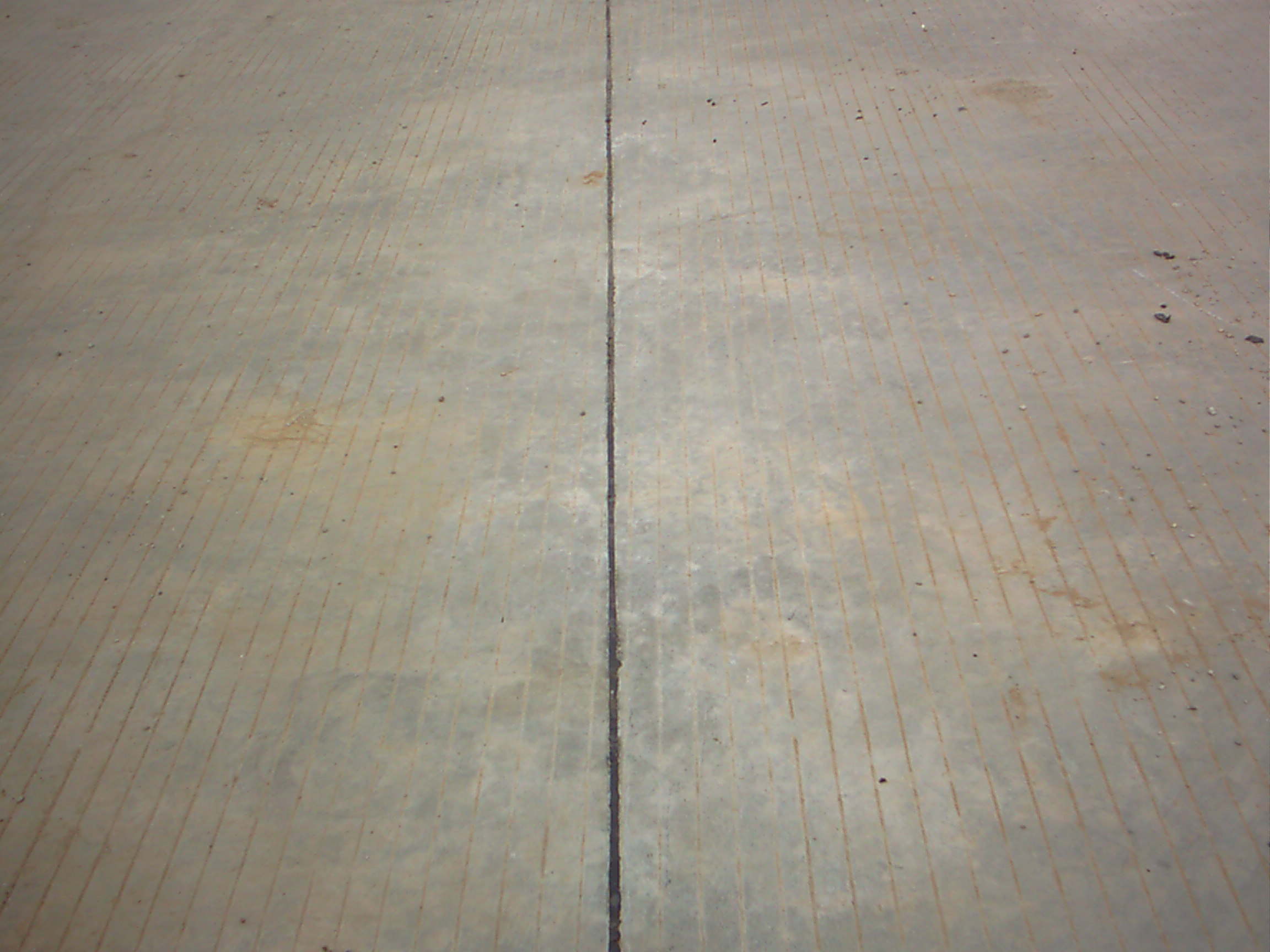

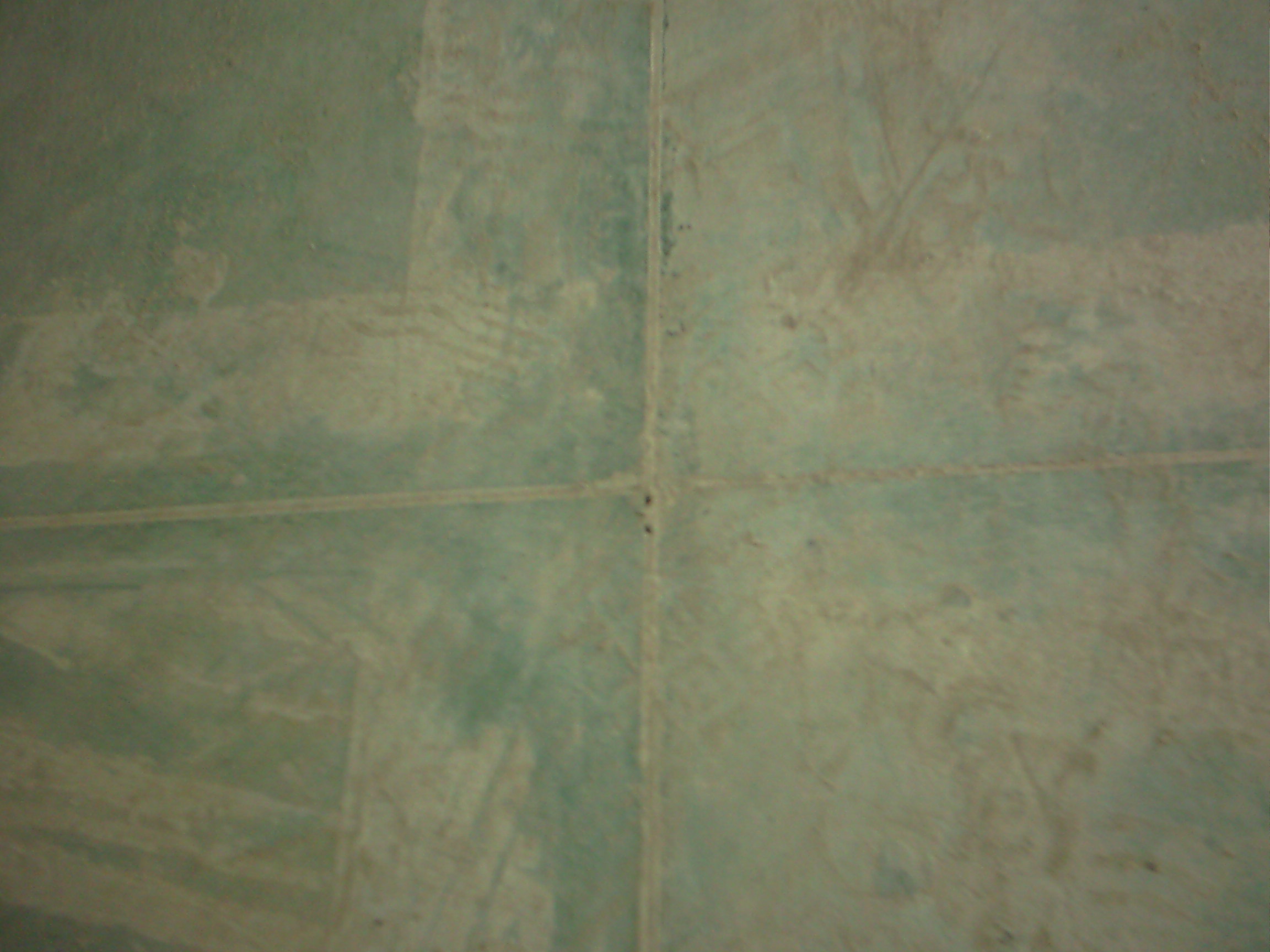

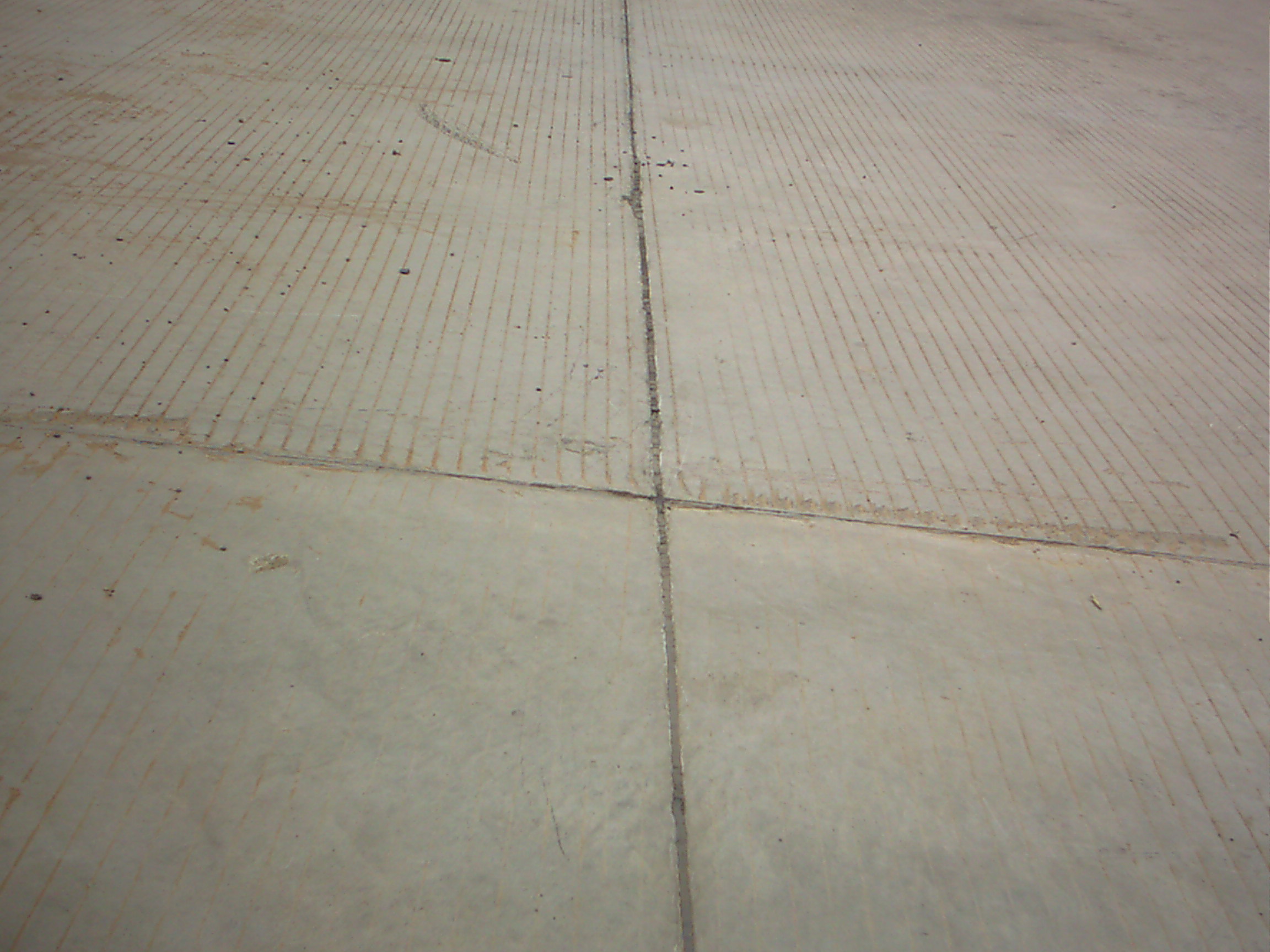

耐磨地坪伸缩缝密封		道路温度缝密封

LYJGN^®弹性密封结构胶使用说明

用途：建筑、桥梁、道路、环氧地坪、抗静电地板的伸缩缝、温度缝、抗震缝、构造缝的粘结与密封。 组分：A、B双组分，重量配合比A：B=2：1。 特点：环保无溶剂型，固化后基本无收缩，为刚弹性体。耐酸碱、耐伸缩、耐磨、耐震动、耐冲击、优良的韧性；同时粘结强度高，耐湿热老化、抗剥离。对金属、混凝土、砌体、木材、橡胶有很高的粘接强度。 用量：密度1100kg/m3，可按缝隙体积估算。 施工工艺： 缝隙处理→配制密封胶→灌胶→固化→检验 1.缝隙处理 1.1.清除缝隙表面的灰尘、油脂、污物、松散层等，缝隙两侧30∽50mm清净并保持干燥备用。 1.2.所用主要器具:钢丝刷、毛刷 2. 配制密封胶 2.1.LYJGN®弹性密封结构胶为A、B两组份，取洁净容器（塑料或金属盆）和称重衡器按配合比混合，搅拌5分钟至完全混合均匀为止。胶液应现配现用，以防凝胶，每次配胶量不宜大于3公斤。 2.2.配胶宜采用机械搅拌，搅拌器可由电锤和搅拌齿组成，搅拌齿可采用电锤钻头端部焊接十字形Φ14钢筋制成。少量也可用Φ6、Φ8细钢筋棍人工搅拌。(注意：仅用腻刀拌和，不能保证搅拌均匀)。 2.3.在使用过程中尽量避免水份混入，每次取胶完毕，包装桶应立即盖上桶盖。 2.4.所用主要器具:搅拌器、容器、衡器、手套。 3.灌胶 3.1.采用腻刀或套细软管的漏斗往缝隙里注胶。 3.2.灌胶应从一端至另一端匀速进行，尽量避免混入气泡。 4.固化 常温下，36小时胶液即初步固化，5天后可投入使用。 5.检验 可直接骑缝钻芯取样，检验灌胶是否密实。 6.注意事项 6.1.缝隙是否按要求处理、胶配比是否准确、是否搅拌均匀、决定了密封、粘结的效果。 6.2.包装桶应注意盖严密封。 6.3.推荐的搅拌时间应予以保证，A、B胶配胶工具不得混用。包装桶内一次用不完的胶注意重新盖严密封贮存。 6.4.结构胶完全固化后为无毒级材料，但未固化前个别组分对皮肤、眼睛有刺激性，而且胶固化后也不易清除，所以施工人员应注意适当的劳动保护，如配备安全帽、工作服、手套等。人体直接接触后应用清水冲洗干净。 6.5.周围环境温度越高，每次配胶量越大，可操作时间越短。预估适用期内的每次配胶量，以避免不必要的浪费。 6.6.保质期：生产之日起至少8个月（常温、干燥处原包装密封贮存）。 6.7.结构胶的性能在不断改进中，使用说明也可能随之变更，请以随货配备的为准。
